راهنمای جامع نصب و کابل‌کشی ایمن ساختمان

مقدمه

تصور کنید در یک ساختمان تازه‌ساز، تمام تجهیزات و وسایل برقی آماده استفاده هستند، اما با اولین بارندگی یا افت فشار، بخشی از سیستم برق از کار می‌افتد. علت؟ کابل‌کشی غیراصولی.

کابل‌کشی ایمن ساختمان نه‌تنها ضامن عملکرد بدون وقفه شبکه برق است، بلکه از بروز حوادثی مثل آتش‌سوزی و برق‌گرفتگی هم جلوگیری می‌کند. در این مقاله یاد می‌گیرید چگونه کابل‌کشی را مطابق استاندارد، ایمن و با طول عمر بالا انجام دهید.

اصول اولیه کابل‌کشی ساختمان

۱. تحلیل نیازها و طراحی نقشه کابل‌کشی

پایه هر کابل‌کشی ساختمان موفق، یک نقشه کابل‌کشی دقیق است. نقشه باید مسیرها، نقاط مصرف، محل تابلو برق، تعداد مدارات و ظرفیت هر مدار را مشخص کند.

مسیرهای کوتاه‌تر و با پیچ کمتر، تلفات انرژی را کاهش می‌دهند.
از نرم‌افزارهایی نظیر AutoCAD یا Visio برای ترسیم مسیر استفاده کنید.

۲. انتخاب نوع کابل مناسب

انتخاب کابل، ترکیبی از توان مصرفی، شرایط محیطی و فاصله انتقال است.

شرایط محیطی	کابل پیشنهادی	ویژگی مهم
نصب داخل دیوار	NYM یا کابل مفتول	مقاومت به لهیدگی
محیط مرطوب	NYY یا کابل عایق PVC تقویت‌شده	مقاومت در برابر رطوبت
عبور از کف	کابل شیلددار	جلوگیری از نویز و آسیب فیزیکی

نکته: هرگز کابل با سطح مقطع کمتر از نیاز مدار استفاده نکنید، حتی برای مسیرهای کوتاه.

۳. ابزار و تجهیزات مورد نیاز

لوله برق و داکت (PVC یا فلزی)
ترمینال و کانکتور با کیفیت استاندارد
ابزار برش و لخت‌کن کابل
متر و تراز لیزری
دستگاه تست عایق

روش نصب ایمن کابل برق در ساختمان

۱: آماده‌سازی مسیر

سوراخ‌کاری یا شیارزنی مسیر طبق نقشه.

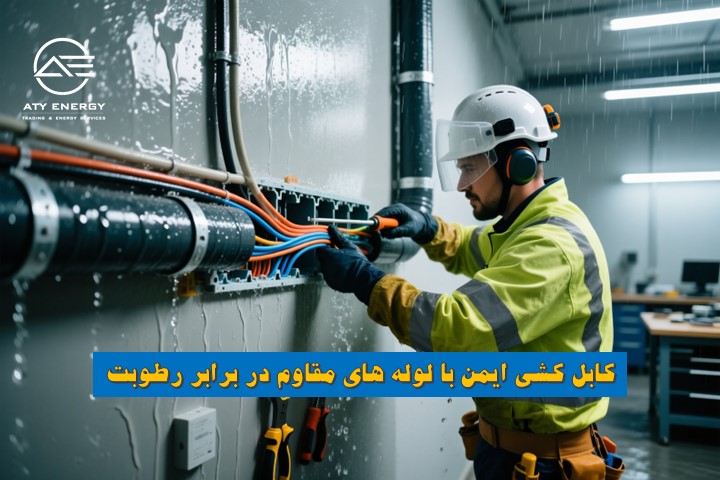

نصب لوله یا داکت برق؛ هیچ‌گاه کابل را مستقیم در بتن یا داخل دیوار بدون حفاظ رها نکنید.

۲: عبور کابل

کابل را با استفاده از فنر کابل‌کشی به‌نرمی درون لوله عبور دهید.
از چسب برق برای علامت‌گذاری سر کابل‌ها بر اساس مدارشان استفاده کنید (کد رنگ).

۳: اتصال ایمن کابل‌ها

از ترمینال یا کانکتور مناسب استفاده کنید.
محل اتصال را در جعبه تقسیم استاندارد با درپوش بپوشانید.

۴: تست و راه‌اندازی

تست مقاومت عایق کابل و اطمینان از عدم وجود اتصال کوتاه.
برق‌دار کردن سیستم و بررسی عملکرد هر مدار.

اهمیت و کاربردهای کابل‌کشی ایمن

امنیت جانی و مالی

طبق آمار سازمان آتش‌نشانی، بیش از ۳۰٪ آتش‌سوزی‌های شهری ناشی از سیم‌کشی معیوب است.

کاهش هزینه‌های نگهداری

اجرای اصولی کابل‌کشی باعث کاهش خرابی‌های مکرر و طولانی شدن عمر تجهیزات می‌شود.

امکان توسعه آسان

با نصب مسیرها و جعبه‌های تقسیم استاندارد، اضافه کردن مدارهای جدید یا تغییر مسیرها بدون تخریب ممکن است.

چالش‌ها و راهکارها در کابل‌کشی ساختمان

چالش	راهکار
محدودیت فضا در دیوار یا سقف	استفاده از داکت‌های باریک و کابل‌های با عایق نازک اما مقاوم
نویز الکترومغناطیسی	جداسازی مسیر کابل‌های قدرت و دیتا
رطوبت مسیر	استفاده از لوله و کابل با عایق مقاوم به رطوبت
آسیب‌پذیری در برابر جوندگان	کابل شیلددار فلزی یا عبور در لوله فلزی

پرسش‌های متداول

۱. آیا استفاده از کابل قلع‌اندود ضروری است؟
فقط در محیط‌های با رطوبت یا خورندگی بالا توصیه می‌شود.

۲. آیا می‌توان چند مدار را در یک لوله عبور داد؟
بله، ولی باید ظرفیت لوله، افت حرارت و استانداردهای ملی رعایت شود.

۳. حداقل فاصله کابل برق و دیتا چقدر است؟
حداقل ۳۰ سانتی‌متر برای جلوگیری از تداخل سیگنال.

نتیجه‌گیری

کابل‌کشی ایمن ساختمان یک سرمایه‌گذاری بلندمدت برای امنیت و بهره‌وری است. با رعایت اصول طراحی، انتخاب کابل مناسب، نصب حفاظ و اتصالات استاندارد، می‌توانید سیستمی بسازید که سال‌ها بدون دردسر کار کند.
