راهنمای جامع انتخاب کابل کنتور برق؛ از تک‌فاز تا سه‌فاز

مقدمه

انتخاب کابل کنتور برق مناسب، یکی از مهم‌ترین بخش‌های اجرای ایمن و استاندارد سیستم برق‌رسانی ساختمان است. اگر کابل نامناسب باشد، ممکن است باعث افت ولتاژ، کاهش عمر تجهیزات و حتی خطر آتش‌سوزی شود. در این مطلب با انواع کابل کنتور تک‌فاز، کابل کنتور سه‌فاز، کابل‌های استاندارد مورد تأیید اداره برق، و نکات انتخاب سایز و قیمت آشنا می‌شوید.

۱- مسیرهای کابل‌کشی کنتور برق

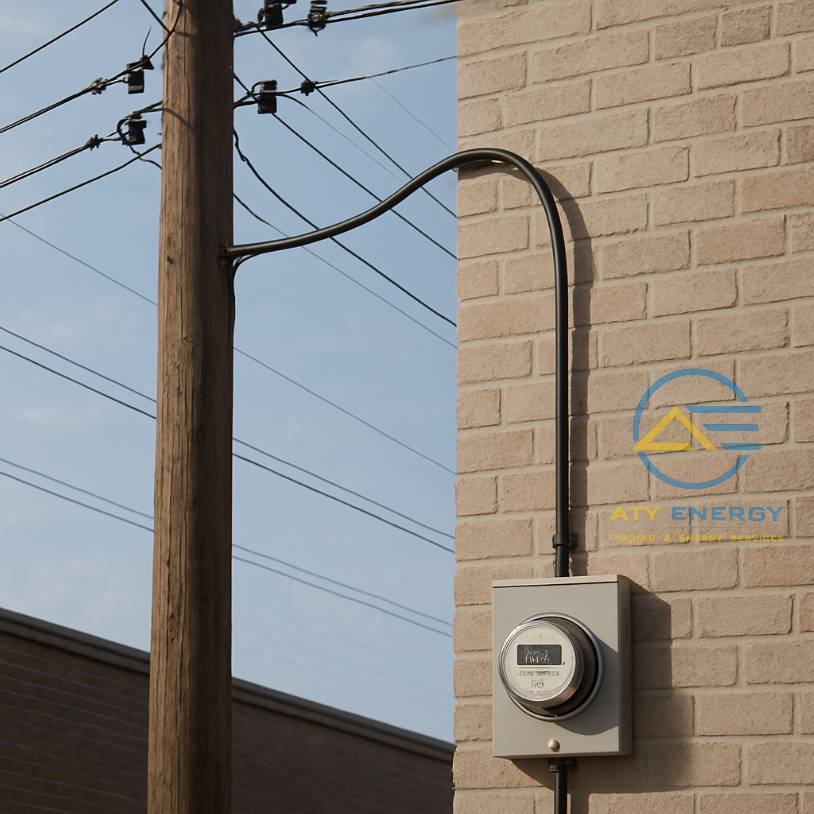

از شبکه تا کنتور (ورودی): این بخش توسط اداره برق اجرا شده و معمولاً از کابل‌های خودنگهدار (ABC) یا کابل زمینی مسی/آلومینیومی استفاده می‌شود. در بسیاری از مناطق، کابل کنستانتریک استاندارد جدید اداره برق برای این قسمت الزامی است.
از کنتور تا تابلو برق داخلی: انتخاب کابل این بخش بر عهده مالک یا پیمانکار برق است و تنوع بیشتری دارد.

۲- انواع کابل‌های مورد استفاده در اتصال کنتور برق

الف) کابل NYY

- دارای عایق و غلاف PVC مقاوم
- مناسب نصب زمینی یا روی دیوار
- سایزهای متداول: ۲×۴، ۲×۶، ۲×۱۰ میلی‌متر مربع برای کابل کنتور برق تک‌فاز

ب) کابل NYM

- - پوشش دو لایه PVC
  - مناسب نصب داخل لوله برق یا مسیرهای داخلی ساختمان

ج) کابل افشان مسی داخل لوله

- - انعطاف‌پذیری بالا
  - نیاز به محافظ مکانیکی مثل لوله یا داکت

د) کابل خودنگهدار (ABC)

- - نصب هوایی بین تیر برق و کنتور
  - معمولاً برای کابل کنتور اداره برق در مناطق فاقد کابل زمینی استفاده می‌شود

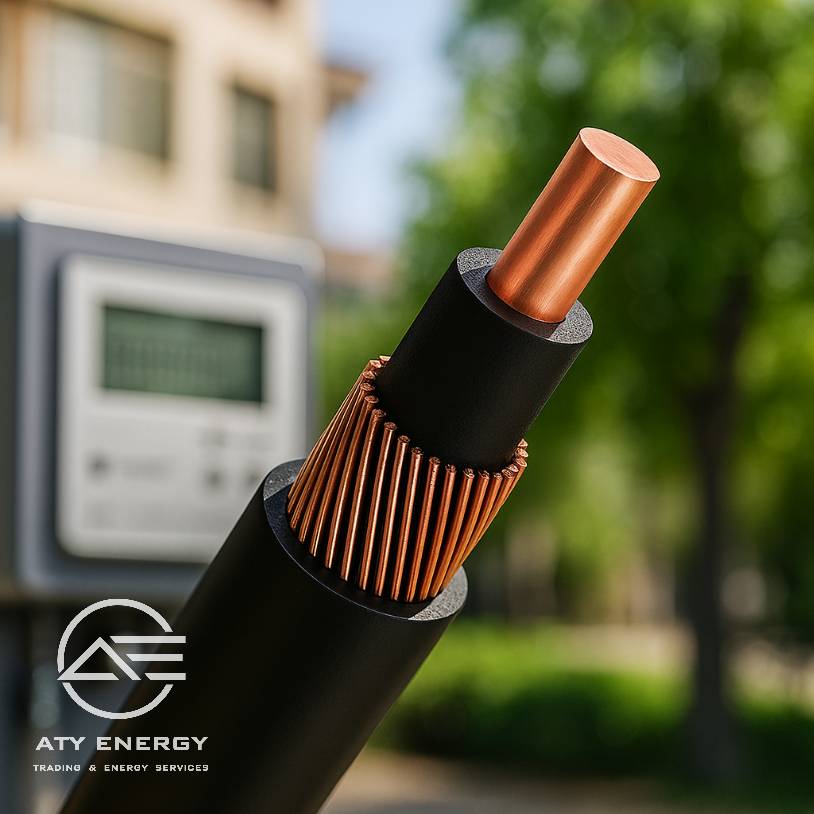

هـ) کابل کنستانتریک

- - ویژه جلوگیری از دستکاری غیرمجاز کنتور
  - طراحی خاص شامل هادی مرکزی (فاز) و نول حلقه‌ای دور آن
  - سایز رایج: 6+1×6 میلی‌متر مربع برای فیوز ۲۵ تا ۳۲ آمپر

۳- جدول سایز کابل کنتور تک‌فاز بر اساس آمپراژ فیوز

فیوز اصلیسایز کابل مسی (فاز و نول)نوع کابل پیشنهادی

آمپراژ
25A	4*3 میلیمتر مربع	NYY / NYM یا افشان
32A	6*3 میلیمتر مربع	NYY / NYM یا افشان

قیمت کابل

قیمت کابل کنتور تک‌فاز یا سه‌فاز به عوامل زیر بستگی دارد:

جنس هادی (مس یا آلومینیوم)
سطح مقطع هر رشته
نوع عایق و برند سازنده
نوسان قیمت مس در بازار جهانی

برای اطلاع از قیمت کابل برق کنتور همیشه به فروشگاه‌های معتبر و لیست به‌روز مراجعه کنید تا از خرید کابل غیراستاندارد جلوگیری شود.

۵- سایز کابل و نقش آن در افت ولتاژ

انتخاب سایز درست کابل از دو جهت اهمیت دارد:

1. جلوگیری از داغ شدن کابل در اثر عبور جریان زیاد
2. کاهش افت ولتاژ که می‌تواند عملکرد تجهیزات را دچار مشکل کند

در پروژه‌های حرفه‌ای، محاسبه سایز بر اساس طول مسیر و آمپراژ انجام می‌شود.

۶- کابل ایندفارد

نوع خاصی از کابل‌ها که در برخی مناطق با نام کابل ایندفارد کنتور برق یا کابل ضد سرقت شناخته می‌شود، طراحی مشابه کنستانتریک دارد و هدف آن افزایش امنیت و جلوگیری از تقلب در مصرف برق است.

جمع‌بندی

برای بیشتر ساختمان‌های مسکونی با فیوز ۲۵ یا ۳۲ آمپر، کابل دو رشته مسی ۶ میلی‌متر مربع به همراه ارت ۶ میلی‌متر یا کابل کنستانتریک 6+1×6 انتخابی استاندارد و ایمن است. در پروژه‌ها با حساسیت امنیتی یا در صورت الزام اداره برق، استفاده از کابل‌های کنستانتریک یا ایندفارد توصیه می‌شود.
